■ 20cm瀬谷波岡／トロイダルフラットフィールド型分光器 ■

　64度の入射角の瀬谷波岡型分光器と、斜入射のトロイダルフラットフィールドグレーティングを使った分光器を1台に組み合わせ、切り替えて使うことの出来る分光器です。
　必要な分光器の一方だけの対応も可能で、将来もう一方の分光器の機能を追加することが可能です。

■20cm瀬谷波岡型分光器部分の仕様


[ 20cm瀬谷波岡型分光器 ]

（1）分光仕様

  • 焦点距離：185mm
  • 入出射の角度：64度
  • f/No：4.5
  • グレーティング：
    1200g/mm(ホログラフィック、Auコート付き)
  • 領域：30〜300nm
  • グレーティングサイズ：40＊45mm
  • 波長精度：1Å
  • スリット：
    5μm〜2000μm 高さ20mm（出射はスリットまたはCCDアダプタにて対応）

（2）機械精度

  • 波長精度：＋／−1A
  • 波長再現性：＋／−0．5A

■トロイダルフラットフィールド分光器部分の仕様

入射角8788.7
グレーティング1200g/mm2400g/mm
コートAl、Au, PtAl, Au, Pt
波長域5〜30nm1〜5nm
曲率半径5.649mm15.920mm
ブレーズ波長100nm15nm
ブレーズ角3.2°1.9°
スリット5〜2000μm
高さ 20mm		←
←
分　散　能波長に依存します。
5〜30nmに対して40mmのフラット出力
1〜5nmに対して21.6mmのフラット出力

■サンプルデータ

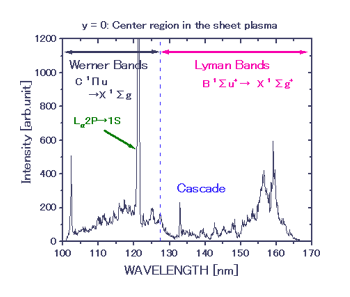

・水素の発光データ
データーは東海大学さんのご提供です。
電子冷却の30-11素子を用いた10-7torr対応の真空紫外用CCD検出器によるデータです。
水素の発光データ

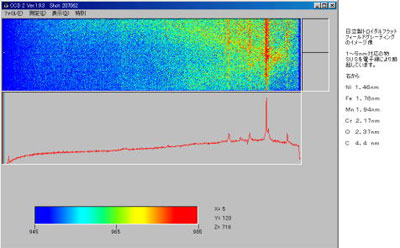

・トロイダルフラットフィールド分光器の出力イメージデータ
トロイダルフラットフィールド分光器の出力イメージデータは、理化学研究所さんのご提供です。
トロイダルフラットフィールド分光器の出力イメージデータ
